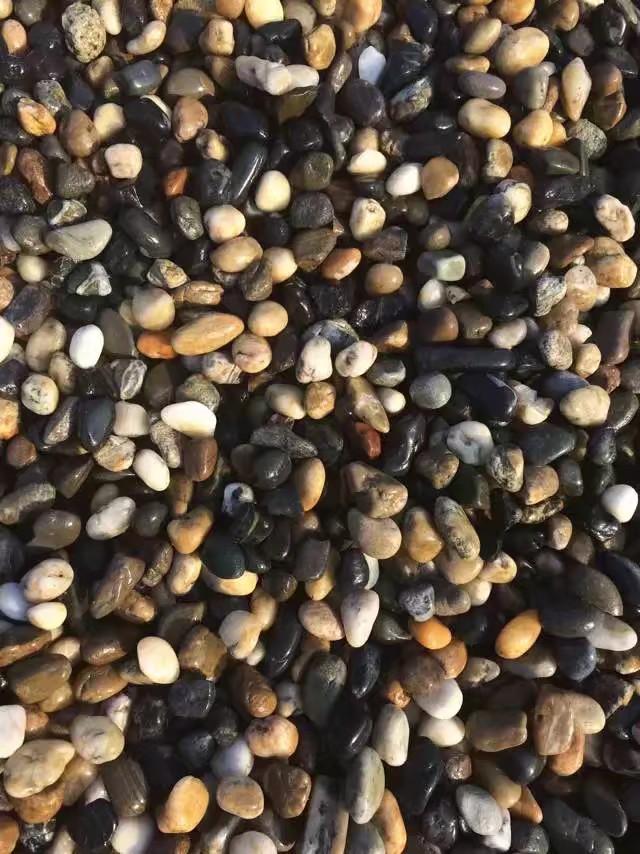

鋼鐵廠水處理專用鵝卵石濾料
發布時間：2014-01-14瀏覽次數：343
根據實踐經驗對山西一鋼鐵廠高爐水渣池卵石的變更如下，
現對水渣濾池鵝卵石的鋪設、防護網的制作安裝等作如下變更：
一、鵝卵石的層級鋪設及反吹洗管道標高的變更：
槽底：30-50mm粒級，-6300～-5900（-5900以下槽底部分）
1、 30-50mm粒級，標高-5900～-5710（厚度190）（108管道下部出水口往上24mm）。
2、 16-25mm粒級，標高-5710～-4910（厚度800）。
3、 8-16mm粒級，標高-4910～-4610（厚度300）。
4、 4-8mm粒級，標高-4610～-4400（厚度210）。
（從池底算起總厚度：190+800+300+210=1500mm，池底下部槽：上口1600，下口800，高400）
5、反沖洗管道標高由原設計的-5900變更為-5796.（即：反沖洗管道整體提高104mm,108反吹洗管道的下沿到池底150mm）。
二、防防網格的變更：
考慮到更換鵝卵石時需吊裝防防網，將防護網在南北方向分為4塊制作，每塊安裝后在池邊與池的墻壁作適當的固定.
（注意：1、網格的長度方向與抓斗的啟閉方向一致，2、網格的大小約900*600，注意900與600的方向.）
三、鵝卵石與防護網安裝完畢后，在水渣的落點處加一塊鋼板（位置與大小現場安裝后確定）。
